KY520系列三相电力智能仪表
一、概述
KY520系列三相电力智能仪表可对电网中的三相电流、三相电压进行测量，采用LED方式显示，具有4~20mA或0~5V模拟信号输出，RS-485数字接口等功能。该系列三相电流电压表采用单片机+高速AD转换器设计，互感器隔离输入，比传统的三相电流、电压表显示更精确，可靠性更高，抗干扰能力更强等，产品符合国际DLT721-2000、IEC6100-4。具有以下特点：
1、 量程自动转换，具备0.000-9999之间自动切换。
2、 单片机设计，隔离式输入，稳定性更高，抗干扰能力更强。
3、 高精度采样，真有效值测量，精度高达0.2级。
4、 具有模拟信号输出，4~20mA或0~5V （选配）
5、 具有RS-485数字接口（选配）
二、技术指标
|
|
指标 |
|
|
精度等级 |
显示精度：0.5% 0.2级；变送精度：0.5级 |
|
|
显示 |
3排四位LED |
|
|
输入 |
标称输入 |
电流：AC1A AC5A DC20mA， 电压：AC100V AC220V AC380V DC75mV |
|
过量程 |
持续：1.2倍，瞬时：电流10倍（5秒）、电压2倍（10秒） |
|
|
频率 |
50/60HZ±10% |
|
|
电源 |
辅助强度 |
AC220V, AC/DC85~265V |
|
功耗 |
＜2VA |
|
|
隔离耐压 |
电源与输入、变送输出、通讯接口为AC2KV； |
|
|
变送输出与通讯接口间为AC1KV |
||
|
快速脉冲群抗扰度 |
IEC61000-4-4，Level4 |
|
|
静电抗扰度 |
IEC61000-4-2，Level3 |
|
|
绝缘电阻 |
＞50MΩ |
|
|
平均无故障工作时间 |
大于50000h |
|
|
工作条件 |
环境温度：-10至55℃ 相对温度小于93% 海拔低于2500米 |
|
|
无腐蚀气体场所 |
||
|
储存环境 |
-20~75℃ |
|
|
模拟量 |
DC4~20mA电流输出时负载＜510Ω，DC0~5V电压输出时负载＞100KΩ |
|
|
数字量 |
RS-485接口，MODBUS-RTU协议，波特率默认9600（可选4800）bps |
|
|
外形尺寸 |
72×72×74 96×96×74 |
|
|
开孔尺寸 |
66.5×66.5 90×90 |
|
三、选型说明

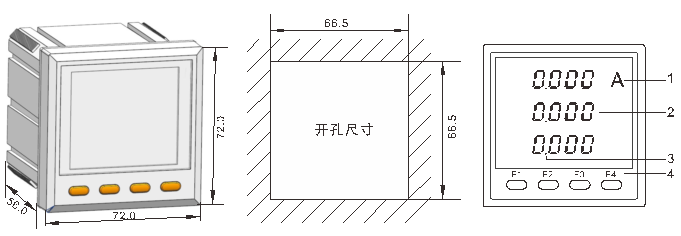

四、外观尺寸及面板说明
1、单位符号区（A：电流，V：电压）
2、高亮LED数据显示区
3、显示数据时作为小数点：设置菜单里作为光标使用（代表该位置字处于选中状态）
4、按键区：
F1返回键：进入设置菜单后，按此键将返回初始界面
F2数据键：编辑数据时，每按键一次，数值增加1
F3移位键：编辑数据时，每按键一次，光标位向左移动一位
F4功能键：多功能键，空闲状态按此键2-3秒即可进入设置菜单；数据编辑状态时，按此键可选中或取消光标
